Die ganz anderen Holz- und Holz-Alufenster, ökonomisch, nachhaltig und ökologisch, Systeme, die bereits heute die Anforderungen der Zukunft berücksichtigen. Dank des wesentlich höheren Glasanteils und des 16 mm Holzüberschlags zwischen der Scheibe und der Alu-Vorsatzschale (AVS) sind die U-Werte der Holz-AVS-Multiframe Integralsystme im Vergleich zu klassischen Holz-Alufenstern wesentlich besser. Die Techniker der Firma Stelzer Alutechnik GmbH haben das Holz- und Holz-Alufenster nicht neu erfunden. aber: Die Profilgeometrie, die zweifache "Flügel-Glas-Klebetechnik" und 40% weniger Aluminiumverbrauch beim Holz-AVS-Multiframe Integral

	Mit diesem neuartigen und außergewöhnlichen Holz-Alu-Fenstersystem beginnt eine neue Zeitrechnung, denn das ist unser Beitrag zur Energieeinsparung, Umweltschutz, Nachhaltigkeit und Ressourcenschonung. Systemschnitte
Die Anordnung der DK-Flügel in der Fassade spielt keine Rolle mehr, deshalb kann mit geschickter Anordnung der Flügel die ganze Holz-Alu-Fassade von innen gereinigt werden. Systemschnitte

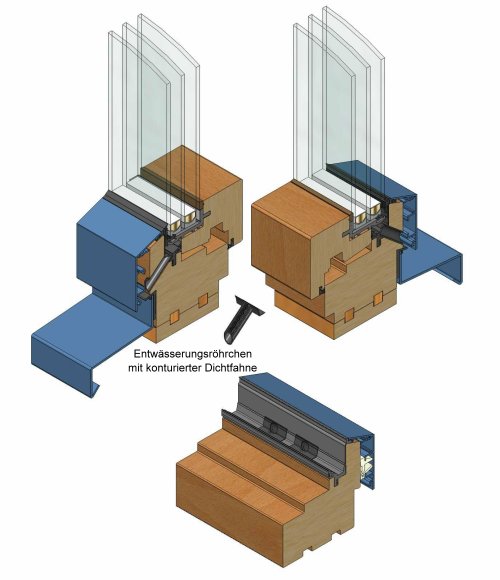

	Die Rahmen-Entwässerung erfolgt absolut holzkontaktfrei über die untere Entwässerungskammer und den speziell dafür entwickelten Entwässerungsröhrchen (10 mm Durchmesser) mit konturierter Dichtfahne. Die Austrittsöffnungen werden grundsätzlich vom unteren Aluprofil verdeckt und sind nicht sichtbar. Systemschnitte

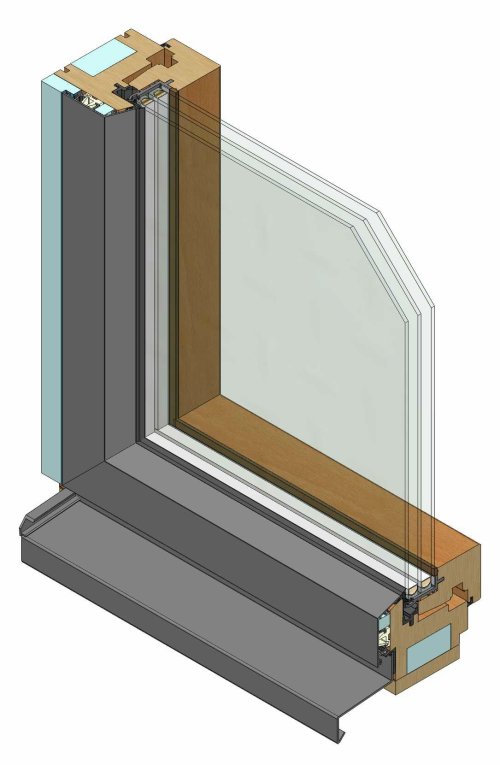

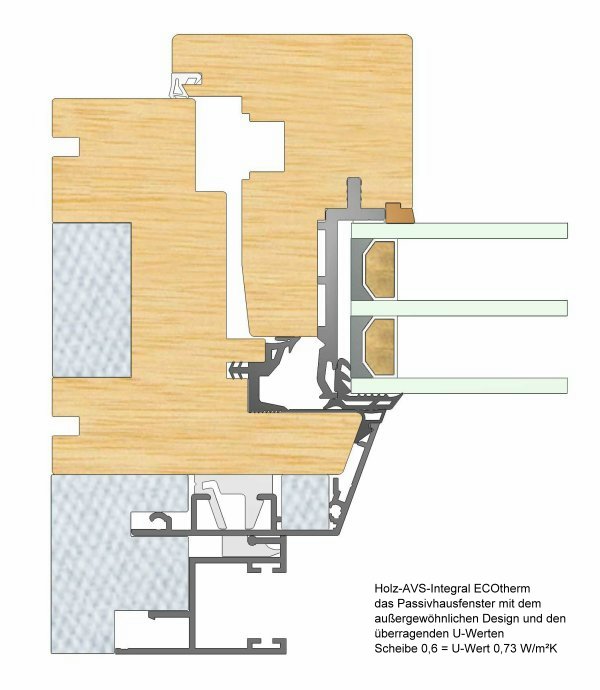

Mit dem Holz-AVS-Integral ECO-Line ist der Firma Stelzer ein besonderer Wurf gelungen. Auf den Bildern rechts ist zu erkennen, dass nur der Rahmen mit einem PU-Schaumstreifen energetisch optimiert werden muß, das kann der jeweilige Verarbeiter selber machen. Da der Flügel geometrisch hinter dem Rahmen angeordnet und von außen nicht sichtbar ist, kann auf eine energetische Flügeloptimierung und auf eine Aluschale verzichtet werden. Auf diese Weise ist dieses Passivhausfenster besonders günstig. Mit einer WS-Scheibe Ug 0,7 W/m²K kann so ein U-Wert von 0,81 W/m²K erreicht werden, mit einer WS-Scheibe, Ug 0,6 W/m²K wird sogar ein überrragender U-Wert von 0,73 W/m²K erreicht. (Referenzgröße 1230x1480) Mit diesem Wert ist das Holz-AVS-Integral ECO-Line passivhaustauglich. Systemschnitte Prüfzeugnis U-Wert-Beispielberechnung
	Festfelder, sind von außen optisch nicht zu unterscheiden. Das ergibt eine klare und sachliche Gliederung, ohne störende Flügelversprünge wie sie bei klassischen Holz-Metallfenstern üblich sind. Die Holzrahmen sind so profiliert, (87mm, 97mm oder 103 mm Gesamtstärke) dass bis Geschosshöhe keine zusätzlichen Statikmaßnahmen notwendig werden. Dieses neuartige Integralfenstersystem trifft den Zeitgeist und bietet den Architekten die Chance, ein dem Lebensstil ihrer Auftraggeber entsprechendes, exclusives Holz-Alu-Fenstersystem zu planen und einbauen zu lassen.

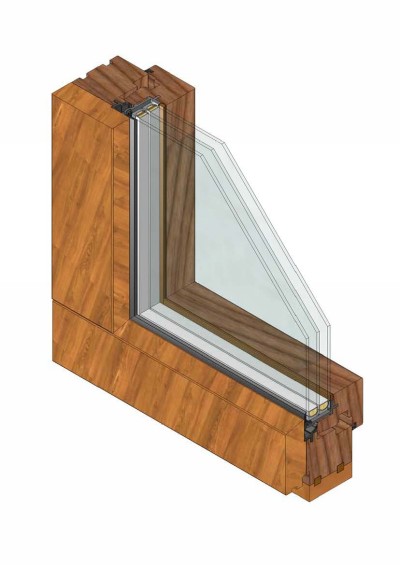

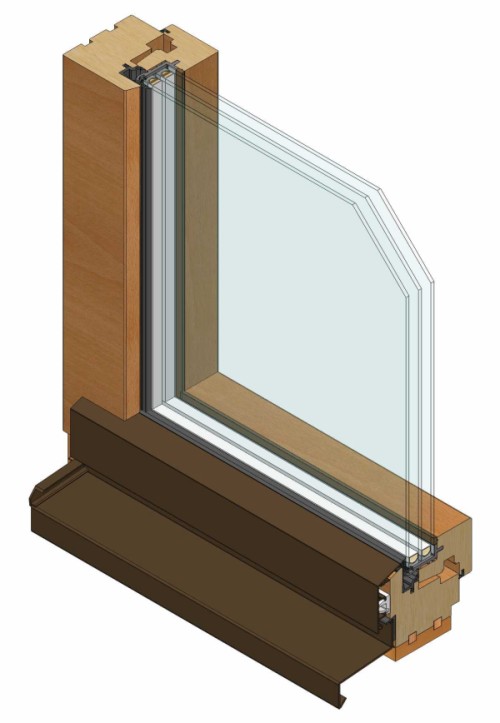

Glänzende Aussichten auch für Holz-Multiframe Integral, das erste Holzfenster mit umlaufender, eck-verschweißter Mitteldichtung im Rahmen, Integralflügel und metallfreier Entwässerungskammer. Das Design ist von der Idee geprägt, eine sehr schlanke und harmonische Optik zu erreichen. Dafür sorgen die von außen nicht sichtbaren Fensterflügel, auch von innen sind die Flügelansichten von nur 62 mm elegant und schmal. Durch die Integralflügeltechnik und die Verwendung eines Alu-Abdeckprofils an allen unteren Rahmen (außen aufliegend, keine Wärmebrücke) wird der Pflegeaufwand, z. B. das periodische Streichen auf ein Minimum reduziert, das erhöht die Verkaufschancen ganz erheblich. Die Verglasung kann wahlweise mit 2-fach- oder 3-fach-Scheiben erfolgen. Systemschnitt

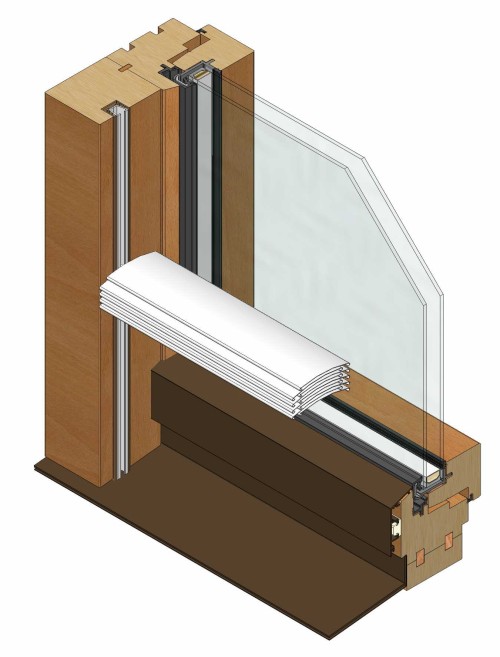

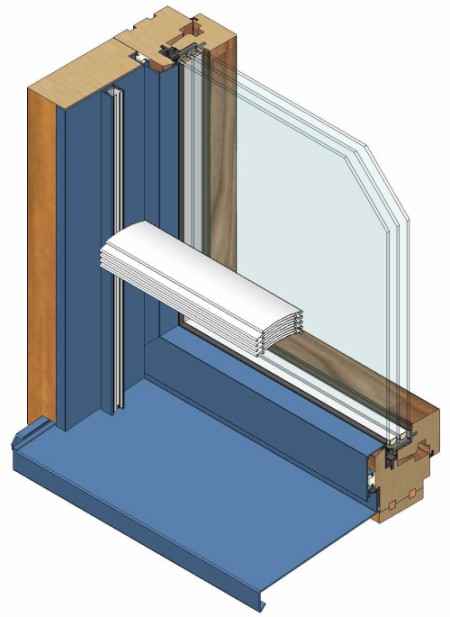

	Im Vergleich zu Standard-Holz- und Holz-Alufenster schneiden die Multiframe-Systeme energetisch deutlich besser ab. Die extrem schmalen Rahmen/Flügelansichten von nur 93 mm, in Verbindung mit einer 111 mm breiten Stulppartie und die metallfreie Entwässerungskammer ergeben exellente U-Werte. Mit einer normalen Isolierglasscheibe Ug 1,1 W/m²K ergibt sich bei einer Referenzgröße von 1230 x 1480 ein Gesamt-U-Wert von 1,19 W/m²K, das sind überragende Wärmedämmwerte und erfüllen ganz locker die Vorgaben der neuen EnEV 2009 . U-Wert-Tabelle Werden die Rollladen- oder Jalousienführungen in eine entsprechende Beistoßleiste integriert, verbessert sich der Uf-Wert von 1,1 auf 0,94 W/m²K. Uf-Wertberechnung
Mit dem Einsatz einer 3-fach Scheibe Ug 0,6 W/m²K lässt sich ein U-Wert von 0,79 W/m²K erreichen, mit diesem Wert können die Fenster und Türen in Passivhäuser eingebaut werden. Mit einer 3-fach Scheibe, Ug 0,5 W/m²K lässt sich ein U-Wert von 0,73 W/m²K realisieren. Beispielberechnung Diese Top-Werte werden ausschließlich durch die Rahmenstärke von 87 oder 97 mm und die physikalisch günstige Plazierung der Flügel hinter den Rahmen erreicht, es ist keine aufwändige Kerndämmung der Rahmen und Flügel erforderlich.

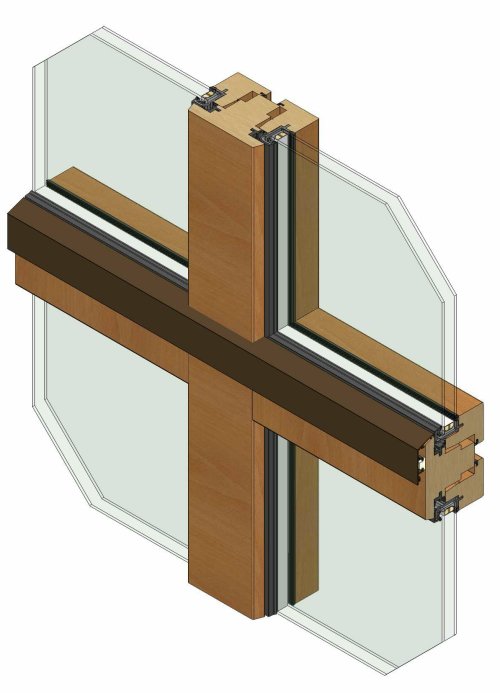

	Auf besonderen Wunsch kann durch Aufleimen einer Eichen- oder Lärchenholzlage ein nahezu wartungsfreies Holzfenster hergestellt werden. Bei einer serienmäßigen Rahmenstärke von 87 oder 97 mm sind geschosshohe Elemente zum größten Teil ohne zusätzliche Statikmaßnahmen möglich. Das spart Zeit, Geld und lässt die Elemente besser aussehen.

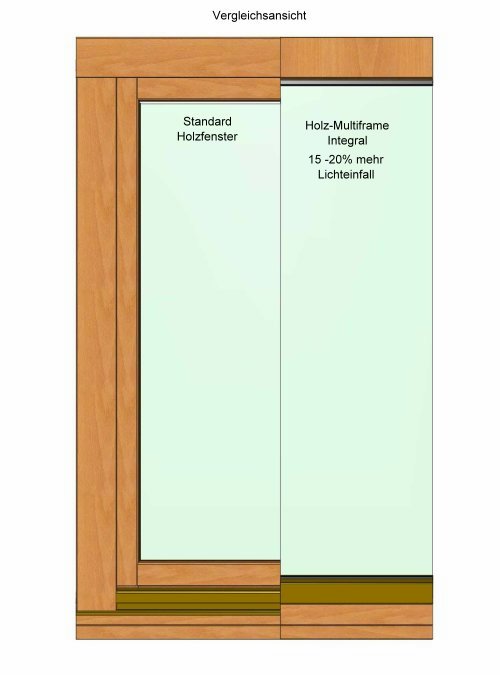

Auf dem Bild rechts ist ganz deutlich zu sehen, dass die Glasfläche bei Holz-Multiframe Integral signifikant größer ist als bei einem Standard-Holzfenster. Holz-Multiframe Integral lässt mehr Licht ins Haus und verbessert durch die größere Glasfläche kostenlos auch den Wärmeschutz.

Der Kundennutzen ist überragend: Hauptmerkmale sind Energieeffizienz, Nachhaltigkeit und Ressourcenschonung.

Durch die Alu-Vorsatzschale sind alle RAL- und NCS-Farben möglisch.
Modernes Design durch kantige, schmale Rahmen.
Flügel komplett wartungsfrei, weil nicht der Witterung ausgesetzt.
Besserer Einbruch- und Schallschutz durch Flügel-Glasverklebung
Keine optische Differenz zwischen Felder mit Flügel und Festverglasungen, daher sehr gut geeignet für geschosshohe Fassadenelemente.
Durch intelligente Aufteilung der Flügel- und Festfelder kann die ganze Fassade von innen gereinigt werden.
Die 1.Verklebung der Scheiben erfolgt grundsätzlich auf dem umlaufenden Polyamidprofil, dadurch werden immer gleichbleibende und sichere Klebebedingungen gewährleistet. Die 2. Verklebung wird mit bewährtem Silikon zwischen Scheibe und Holz ausgeführt, denn unsere Devise lautet: Kein Risiko, deshalb, "Gürtel und Hosenträger".
Ein Austausch der Scheiben kann, aus welchem Grund auch immer, ohne Beschädigung des Holzflügels erfolgen.
Der Aluminiumbedarf gegenüber normalen Holz-Alu-Fenstern wurde um ca. 40% reduziert.
Die systemabhängige Alu-Profilanzahl ist auf ein Rahmenprofil, ein Stulpprofil, ein Flügelprofil für Balkontüren mit Zylindereinbau beschränkt, bei herkömmlichen Holz-Alusystemen sind es zwischen 20 und 30 unterschiedliche Profile.
Die sonst üblichen, unterschiedlichen Profilhöhen, die durch Kantenradien notwendig wären, entfallen.
Die Logistik der Beschichtungsaufträge, Vorbereiteung, Verpackung und Ladezeit ist durch die wenigen Profile stark vereinfacht.
Gleicher Werkzeugsatz, gleiche Holzdimensionen für alle Systeme, auch für die Passivhausausführung.
Durch extrem schmale Rahmen/Flügel- und Stulpansichten ergeben sich ca. 10% bis 15% mehr Glasfläche, dadurch bessere Wärmedämmung und mehr Licht im Raum.
Multiframe-Standardrahmen/Flügelquerschnitte aus Nadelholz ergeben ohne energetische Optimierung Uf-Werte von 1,1 W/m²K, normale Holz- und Holz-Alu-Fenster bringen es gerade mal auf 1,4 W/m²K.
Passivhausstandard mit entsprechenden 3-fach Scheiben ohne Weiteres möglich.
Umlaufendes Polyamidprofil mit 25% GF-Anteil im Glasfalz, eine Durchfeuchtung der Holzteile durch eventuell eingedrungenes Leckwasser oder Kondensat ist ausgeschlossen. Systemschniite
Das feste Einschrauben der Flügel ist auch möglich und erfolgt mit Andruckfunktion. Systemschnitte
Eine umlaufende Silikondichtung mit integrierter Wasserkammer bei allen Festfeldern gewährleistet die Dampfdichtheit, entwässert den Falzgrund und schützt das Holz vor Feuchtigkeit.
Die Wärmedämmeigenschaften der Rahmen mit einem Uf-Wert von 1,1 W/m²K sind so gut, dass mit einer 2-fach Scheibe, Ug 1,1 W/m²K die Vorgaben der nächsten Wärmeschutzverordung von 2009 locker erfüllt werden....mehr

Um unseren Kunden Sicherheit zu geben, wurden alle Systeme von anerkannten Instituten geprüft.
Systemprüfung

Fordern Sie bitte die technischen Unterlagen oder die Zugangsdaten für den Downloadbereich an.
