WF-VARIO 3, wenn Einfachheit zum Wettbewerbsvorteil wird.... WF-VARIO 3 ECO-Therm das Passivhaus- PR-Fassadensystem mit dem überragenden Uf-Werten

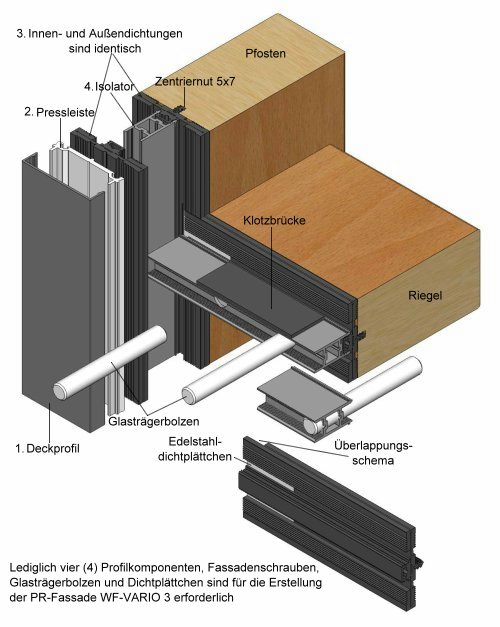

 | WF-VARIO 3, das Pfosten-Riegelsystem mit nur wenigen Verarbeitungskomponenten ist äußerst montagefreunlich. Das System benötigt z. B. nur eine einzige Dichtung, die durch eine ausgeklügelte Geometrie beliebig viele T- und Kreuzstöße zulässt. Ein raffiniertes Überlappungssystem sorgt für eine zuverlässige Drainage und Dampfdichtheit. Die geringe Anzahl zu verarbeitenden Komponenten, gepaart mit einfacher Handhabung verringern die Fehlerquote und die damit verbundenen Reklamationen. WF-VARIO 3 steht in 50, 60 und 80 mm Ansichtsbreite zur Verfügung. Eine angemessene Anzahl verschiedener Abdeckprofile lassen keine Wünsche offen. Ein von der Außen- zur Innendichtung durchgehender Isolator verbessert
die Wärmedämmung, gewährleistet einen definierten Andruck der
Außendichtung auf die Scheibenkanten und verringert so die Bruchgefahr. |
 | Der sichtbare Bereich der Innendichtung beträgt nur ganze 8 mm, das
wird von Architekten und Bauherren besonders positiv beurteilt. Die
Außendichtung reicht grundsätzlich von Glaskante zu Glaskante, sodass
keine teuren Butylbänder erforderlich sind, um absolute Dichtheit
herzustellen. Klimawandel, Erderwärmung, Co²-Emissionen usw. sind die
aktuellen Themen. Wir leisten mit WF-VARIO
3 einen Beitrag zu deren Verminderung. Bei WF-VARIO 3 wird zu Gunsten eines
deutlich besseren Uf-Wertes auf das Alu-Basisprofil an der Nahtstelle
zwischen innen und außen verzichtet, im Klartext heißt das, ca. 30%
weniger Aluminiumverbrauch, weniger Primärenergieeinsatz und weniger
Transport- und Logistikkosten, das nennen wir Effizienz,
Nachhaltigkeit und Ressourcenschonung.  Uf-Wert-Vergleich Uf-Werte Berechnungsbeispiel-Standardausführung |

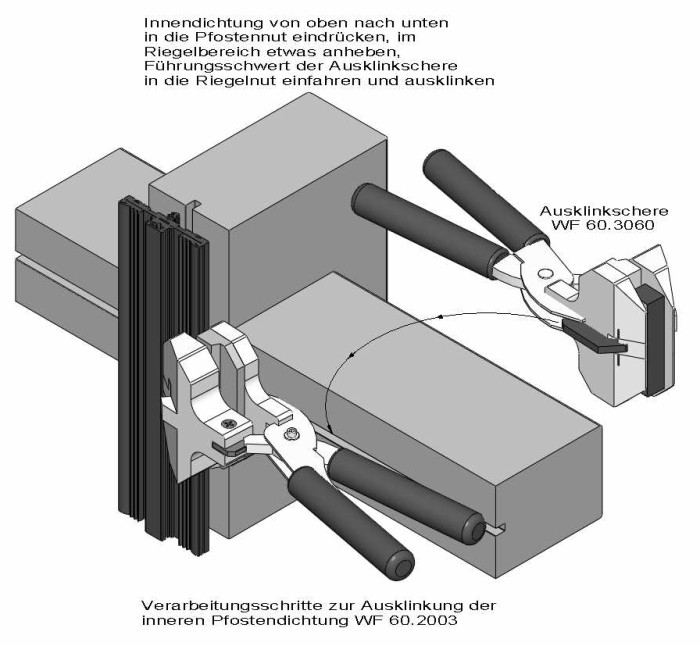

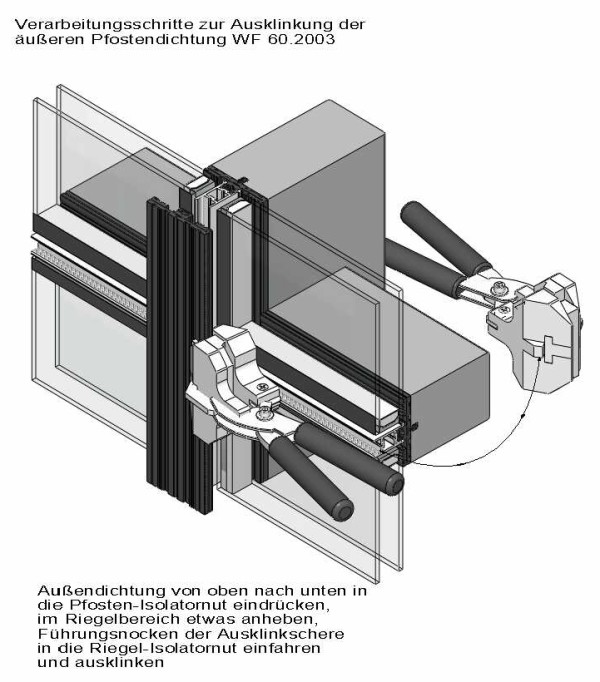

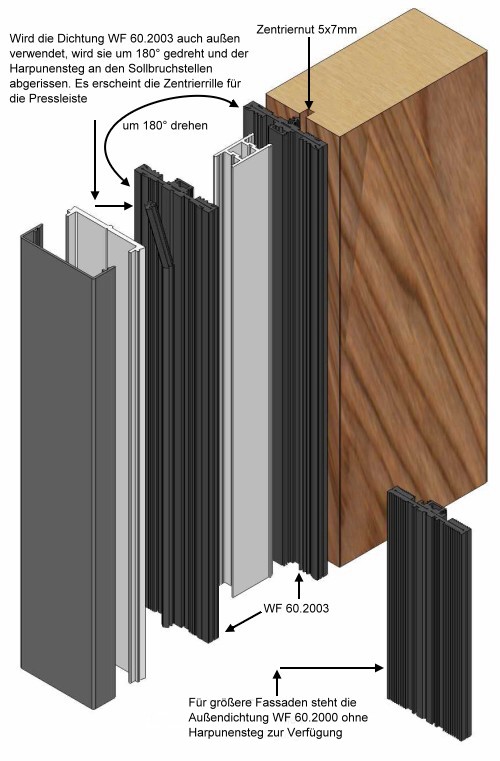

 | Auf den zwei Schwarz-Weiß-Bildern links wird eindrucksvoll deutlich, wie einfach die Verarbeitungsschritte für die Montage der wenigen Komponenten von WF-VARIO 3 sind. Die innere Dichtung auf Länge zuschneiden, von oben nach unten in die Pfostennut eindrücken. Im Bereich der T-Stöße die Dichtung ein wenig anheben und mit der Ausklinkschere gemäß Darstellung den Glasauflageblock ausklinken. Wenn alle T-Stöße ausgeklinkt sind, die gleiche Dichtung für die Riegel entsprechend gegenklinken und die Dichtplättchen in den Mittelspalt der Dichtung einschieben, es entsteht eine Überlappung. Alle Auflageflächen mit Nahtpaste dünn bestreichen und auf die Ausklinkung der Pfostendichtung aufschieben. |

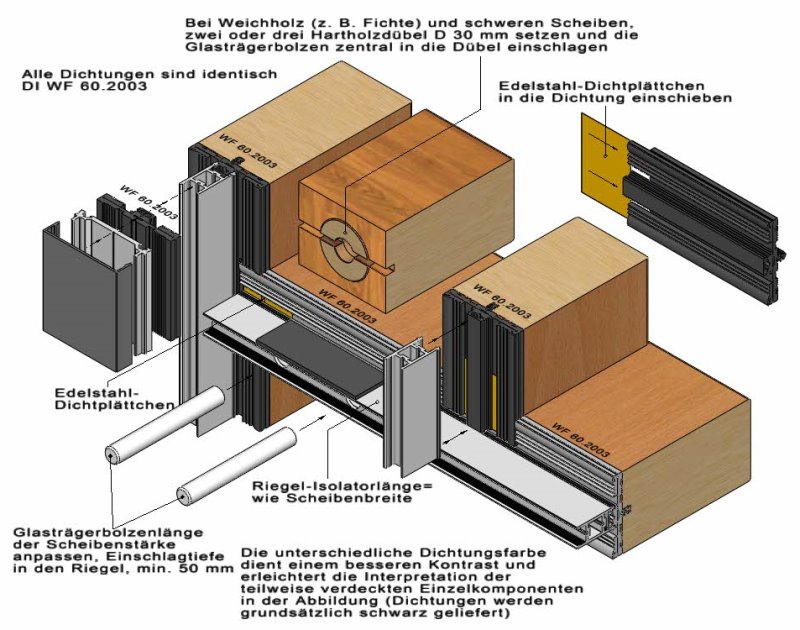

 | Wenn alle Pfosten- und Riegeldichtungen gemäß Beschreibung verlegt sind, die Isolatoren mit einem Gummihammer auf die schlauchförmige und verzahnte Auswölbung aufschlagen. Die Isolatoren werden paralell geführt und halten ohne zusätzliche Befestigung. Im Klotzbereich der Glasscheiben werden nun mit einem 12er Bohrer links und rechts jeweils zwei Löcher durch den Isolator in den Riegel gebohrt, anschließend werden je zwei fingerdicke Glasträgerbolzen in entsprechender Länge in den Riegel eingeschlagen bis sie 2 mm niedriger liegen als die Außenkanten der h-förmigen Isolatoren. Die Glasträgerbolzen sollten mindestens 50-60 mm tief in den Holzriegel eintauchen. Darstellung der Dichtungsüberlappung und der Glasträgerbolzen |
 | Die Pressleisten sind im Abstand von 200 mm mit Langlöchern versehen, das verhindert Knackgeräusche durch die thermische Längenausdehnung. Die Pressleisten werden mittels 6,5x130er Edelstahl-Fassadenschrauben mit Dichtscheiben durch den Isolator in die Pfosten und Riegel verschraubt. Auf den Simulationsmodellen ist deutlich zu sehen, dass die inneren Oberflächentemperaturen bei - 0° bzw. -10° Außentemperaturen deutlich über 15 ° liegen. Kondensat an der Innenscheibe ist nahezu ausgeschlossen. U-Werte WF-VARIO 3 - ECO-Therm-3-fach Scheibe |

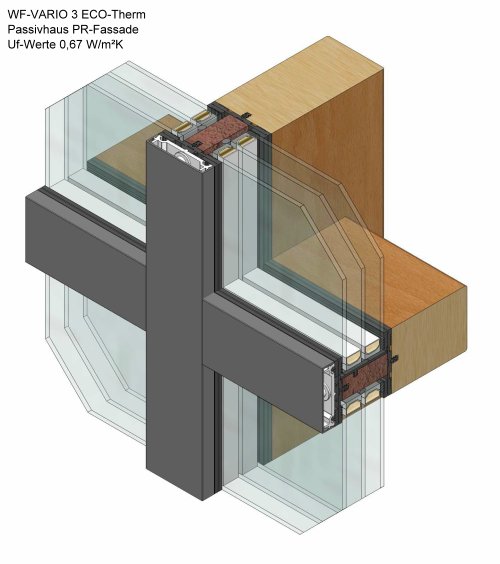

 | Das grüne Passivhaus-PR-Fassadensystem WF-VARIO 3 ECO-Therm setzt ganz neue Maßstäbe. Es werden grundsätzlich keine Schaumstoffe verwendet, sondern ökologische FCKW-freie Purenit-Isolatoren.
Kaum ein Material, Bau-, Dämm- oder Werkstoff vereint rund ums Thema Bauen so viele Vorteile wie purenit®. In Zeiten ständig steigender Energiekosten sind Wärmebrücken absolut inakzeptabel, deswegen werden ca. 30% weniger Aluminium verarbeitet als bei herkömmlichen Pfosten-Riegelsystemen, das ist nachhaltig, schont die Rohstoffresourcen und vermindert die Wärmebrücken. Die Herstellung ist kinderleicht, schnell und dadurch kostengünstig, denn es sind nur 4 Verarbeitungskomponenten erforderlich, und zwar: Aluminium, Purenit-Isolatoren, eine EPDM-Dichtung und die erforderlichen Glasscheiben. Uf-Wertberechnung Systemschnitte Prüfzeugnis |

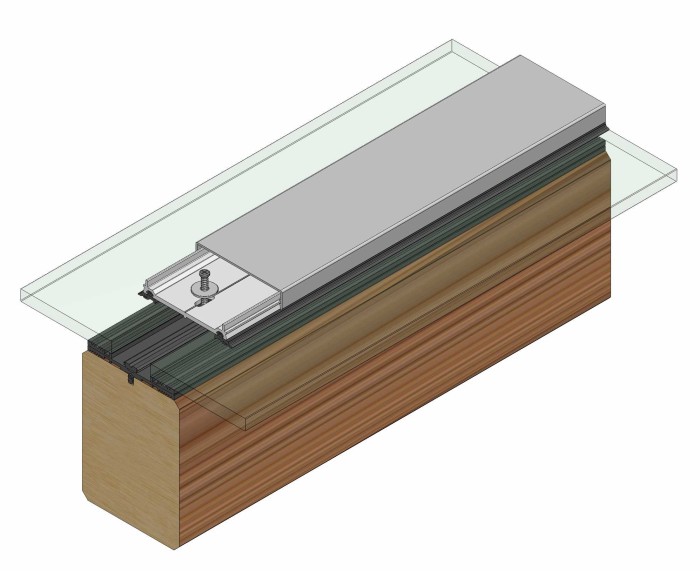

 | Mit den gleichen Profilen und Zubhör lassen sich hervorragend Carport-, Pergoladächer herstellen. Die 60er- und 80er Pressleisten haben aus diesem Grunde Aufnahmenuten für einfachere und kostengünstigere Verglasungsdichtungen. Die unteren Flachbanddichtungen werden wie bei der Pfosten-Riegelfassade mittels Sparrennut und Harpunensteg geführt. Ein provisorisches Heften und Ausrichten der Dichtungen entfällt, dadurch geht die Montage wesentlich schneller von der Hand. Sparrenschnitt |
WF-VARIO 3 ist gleichzeitig auch eine Holz-Alu-Fenster-Elementfassade mit integrierten Dreh/Kippflügeln, die von außen nicht erkennbar sind. das ist einmalig, wesentlich kostengünstiger und absolut konkurrenzlos. Wenn Sie wissen wollen, wie das geh`n soll, dann klicken sie auf WF-VARIO LUX Integral
Ein Prüfzeugnis nach europäischer Norm vom "ift" Rosenheim zur CE-Kenneichnung nach DIN 13830 liegt vor und kann jederzeit angefordert werden.
